特殊基板・金属基板

さくら電子では特殊基板・金属基板についても数多くの製作実績がございます。
各種ご相談承りますのでお気軽にご連絡ください。

メタル基板・熱対策基板について

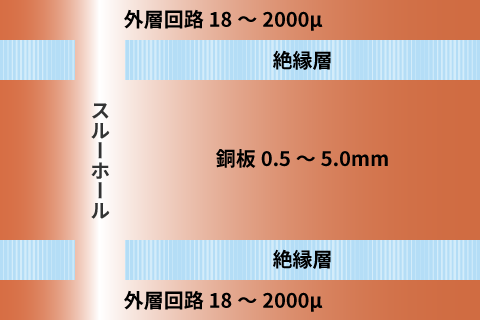

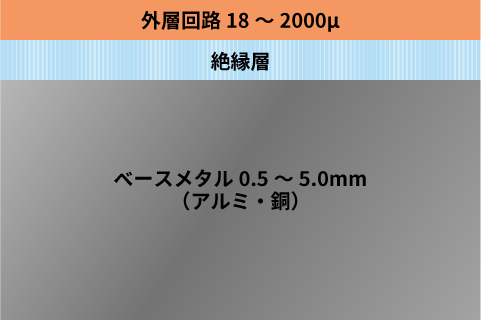

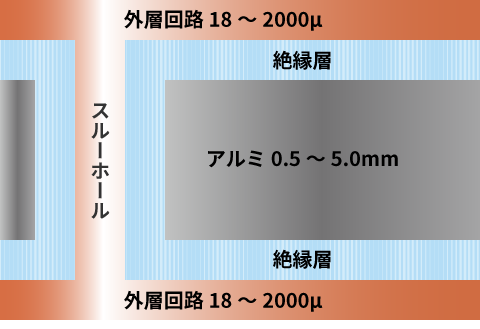

放熱性・耐熱性を強化したプリント基板で、メタル板の上に回路を形成したメタルベース基板、基板内部にメタル板を挟み込んだメタルコア基板の2タイプがあります。メタル材料はアルミ・銅などから選択でき、銅コア基板とした場合には銅コアとスルーホールでの導通も可能になりますので、グランドや熱伝導用スルーホールといった利用も可能となります。

また、メタルコアが露出するように基板を削り出し、そこへヒートシンク等の放熱部品を直接実装することにより、高温で動作する部品の熱を効率良く外部へ放出することができます。
