各種プリント基板量産対応もお任せください
国内生産から海外生産まで納期やコストに合わせた最適な量産体制をご提供し、イニシャル費用・基板代の徹底した見直しも行って、量産費用の低減もご提案させていただきます。
プリント基板の量産に困ったら、さくら電子にご相談ください!
国内生産
さくら電子では、プリント基板・PCB基板の試作品の短納期対応・イニシャル費用・基板代の徹底した見直しを行っています。
試作・量産のイニシャル費用の併用使用や試作費用の低減を推進しています。
国内生産では、試作・小LOT品・短納期品を主体に供給しています。
標準仕様(国内)=単位mm
最小板厚:2層板=0.25t、4層板=0.35t、6層板=0.5t
最小ライン幅/最小スペース=0.025/0.025
最小穴径/最小ランド径=0.25/0.50
レジストクリアランス(片側 0.04) インピーダンスコントロール ±5%
対応基板
片面板、2層板、多層基板(4層~40個)、金属基板(アルミ・アルミナ・セラミック・鉄・亜鉛鋼板)

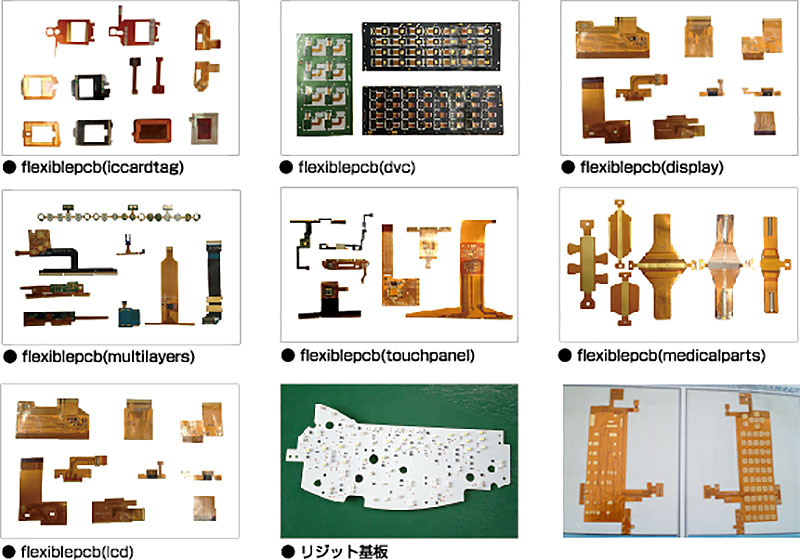

ハロゲンフレキ基板(片面・両面・多層)、リジットフレキ基板、BVH、IVH、BGA基板、CSP、ビルドアップ基板 インピーダンス測定基板、大型基板(2層=500×1200・フレキ=500×2000)、銅厚基板(2000u)
海外生産
さくら電子では、中国でのOUT-OUT、OUT-IN、海外からの調達を行っています。 基板試作・量産・部品調達・量産実装を含む一括対応が可能です。イニシャル不要試作なども日本で一番安く供給しています。 「2次試作~量産は海外で」とお考えの企業様、「品質面で不安がある」プリント基板製造に関するお問合わせは、ぜひ当社に。
海外調達のメリット
- 1 コストが安い(イニシャル費用・金型代・チェッカー費用)
- 試作・量産(ルーター加工・金型加工)
- 2 豊富な納入実績(国内の大手企業の認定工場)と月間生産能力
- 民生機器・車載機器・医療機器・産業機器など。生産キャバ=中国 100万m2・韓国=20万m2など。
- 3 徹底した品質管理(ISO9001・14001・QS9000・TS16949 取得)で高品質な物を供給。
- 日本・世界の大手企業の認定工場です。品質・納期管理・工場監査など申し分ありません。
- 4 多くの選択肢を用意(業種・LOT・納期・仕様)に応じて、生産工場を選択出来ます。
- 基板試作・量産対応・量産実装まで多くの選択肢を用意。電子部品は調達・支給いずれもOK。
- 5 一括製作(基板作成+部品調達+部品実装+筐体製作+検査=完成品納入)
- 生産・納入を希望される地域に供給します。御社の要望をお聞かせ下さい。
納期面・生産能力・コスト面などは、営業に問い合わせ下さい。
